guindastes de pórtico dobro de 32 toneladas da viga para o levantamento de pedra exterior do granito e o de mármore

guindastes de pórtico dobro de 32 toneladas da viga para a pedra do granito e do mármore que levanta a utilização exterior

Introdução geral:

O guindaste de pórtico é um ponte-tipo guindaste em que a ponte é apoiada na trilha à terra pelas guigas em ambos os lados. Estruturalmente, consiste em um pórtico, em um mecanismo de corrida do carro, em um trole de levantamento e nas peças elétricas. Alguns guindastes de pórtico têm somente guigas em um lado, e o outro lado é apoiado na oficina ou no cavalete, que são chamados um guindaste do semi-pórtico. O quadro superior da ponte do guindaste de pórtico (incluindo o feixe principal e o feixe da extremidade), as guigas, o feixe mais baixo e outras peças são compostos. A fim expandir a escala de trabalho do guindaste, o feixe principal pode estender além das guigas a um ou ambo o lado para formar um modilhão. Um trole de levantamento com um patíbulo pode igualmente ser usado para expandir a escala de funcionamento do guindaste com o passo e a rotação do patíbulo.

Em circunstâncias normais, a capacidade de levantamento é menos do que 50t, o período é menos de 35m, e não há nenhuma exigência especial para o uso, o único tipo do feixe principal deve ser selecionado. Se a largura do pé do pórtico é exigida ser grande, a velocidade de trabalho é alta, ou as partes pesadas e longas são levantadas frequentemente, o guindaste de pórtico da dobro-viga devem ser selecionadas.

Características do detalhe:

PROJETO: Dimensões compactas, baixo peso, fácil de operar e fácil manter, projeto modular com ajustes diretos entre componentes.

MOTORES: O axônio usa os motores polo-em mudança resistentes rotor cilíndrico/cônico com seções contínuas elegantes do alumínio de molde, classe integrada F da isolação dos freios de segurança, proteção IP54.

CAIXAS DE ENGRENAGENS: Unidades lisas helicoidal da precisão/dente reto da engrenagem nos alojamentos da liga clara com engrenagens cementados, tratamento de superfície de primeira qualidade e óleo permanente/lubrificação da graxa.

FREIOS: Freios eletromagnéticos únicos/do Duplo-disco C.C. que caracterizam a travagem automática na falha de energia. Os acessórios de freio ambientalmente sadios projetados para aproximadamente 1 milhão operações de travagem permitem intervalos de manutenção longos.

PAINEL ELÉTRICO: Projeto modular, cobrindo uma escala de funcionamento muito larga. Os sistemas são projetados para a facilidade da instalação e manutenção e operação segura, com o fusível menos circuitos, fiação canalizada e terminais não-parafusados. Cada grupo da movimentação é equipado com um dispositivo de proteção da sobrecarga do motor para fornecer a proteção eficaz contra o sobrecarregamento inadmissível.

PINTURA: Cada componente & parte são esfregados completamente & pintado com os dois revestimentos da primeira demão antes do conjunto & os dois revestimentos do *polymer baseou a pintura acrílica de secagem rápida do polycot após o teste.

Parâmetros técnicos típicos:

Vantagens:

1. Quadro extremamente rígido da viga de caixa

• Estrutura compacta, economia do espaço.

• A única viga de caixa, adapta tecnologia de solda avançada, padrão de ISO.

• Material Q235B (Fe37).

• 10,9 parafusos da tensão alta da classe que mouting entre a viga e os pés, conexão da segurança do tempo da vida.

• Rodas flangeadas ou lisas dobro, rolamentos antifrição, amortecedores celulares, protetores do descarrilamento.

2. Trole elétrico de Realiable

• Cilindro de corda Q235B material, mais realible

• Guia de corda durável, serviço da longa vida

• Ajuda do interruptor de limite e do dispositivo de proteção da sobrecarga o manter a segurança

3. Fácil à operação, posição precisa, mais segurança

• INTERRUPTORES de LIMITE – para impedir sobre o levantamento & sobre a redução do gancho.

• A TECLA POSTA – a luz extra, acessível, fácil de operar. Os controlos a distância de rádio sem fio igualmente são usados convenientemente e extensamente agora.

• O DELICADO COMEÇA – módulos macios elétricos/eletrônicos do começo acoplados eletricamente ao curso longo conduzem para conseguir os começos do empurrão livre, amortecido & os lisos.

• PLATAFORMA da MANUTENÇÃO COM manutenção fácil, simples & segura dos TRILHOS da MÃO – do guindaste estendido parcialmente ou ao longo do comprimento completo da viga.

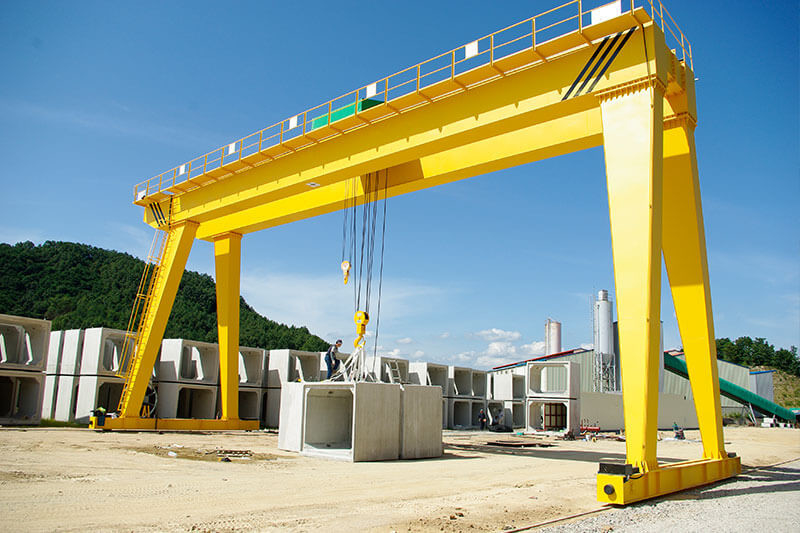

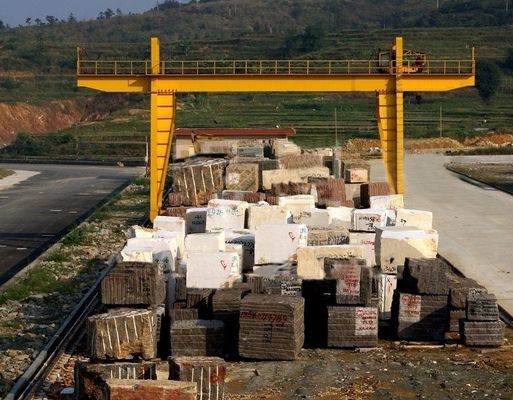

Imagens:
