Guindaste estável da viga de caixa do guindaste de pórtico GB5905 da viga do dobro do ISO A3-A8 GB/T14406

Bom pórtico Crane Strong Bearing Capacity da viga do dobro da estabilidade

Descrição:

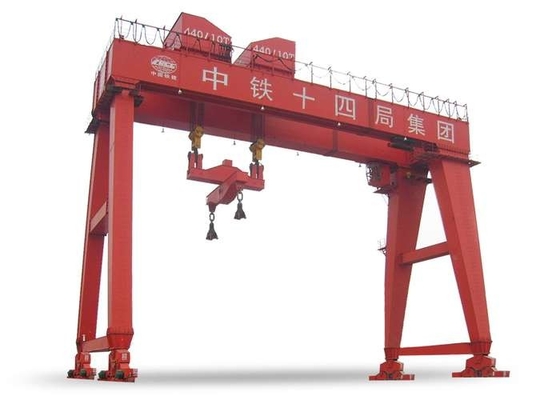

O guindaste de pórtico principal dobro da viga tem a capacidade de carregamento forte, o grande período, a boa estabilidade total e as muitas variedades, mas sua própria qualidade é maior do que aquela do único guindaste de pórtico principal da viga com a mesma capacidade de levantamento, e o custo é igualmente mais alto. De acordo com a estrutura do feixe principal, pode ser dividido em dois formulários: feixe e fardo de caixa. Geralmente, uma estrutura em forma de caixa é usada.

Estrutura do feixe principal:

1. Feixe do fardo
O formulário estrutural soldado pelo aço ou pelo Eu-feixe do ângulo tem as vantagens da baixa resistência do custo, a de pouco peso e a boa do vento. Contudo, devido ao grande número dos pontos de solda e dos defeitos do fardo próprios, o feixe do fardo igualmente tem as desvantagens da grande deflexão, da baixa rigidez, da confiança relativamente baixa, e da inspeção frequente de pontos de solda. É apropriado para locais de encontro com baixas exigências de segurança e capacidade de levantamento pequena.

2. Viga de caixa
A placa de aço é soldada em uma estrutura em forma de caixa, que tenha as características da segurança alta e da rigidez alta. Usado geralmente para a grande tonelagem e guindastes de pórtico super da tonelagem. A viga de caixa igualmente tem as desvantagens do custo alto, do auto-peso pesado e da resistência pobre do vento.

Como escolher:

1. Seleção do guindaste de pórtico
Cumpra com os regulamentos relevantes de GB/T14406-1993 e de GB5905-86 para guindastes de pórtico gerais.
Em circunstâncias normais, a capacidade de levantamento é menos do que 50t, o período é menos de 35m, e não há nenhuma exigência especial para o uso, o único tipo do feixe principal deve ser selecionado. Se a largura do pé do pórtico é exigida ser grande, a velocidade de trabalho é alta, ou as partes pesadas e longas são levantadas frequentemente, o guindaste de pórtico da dobro-viga devem ser selecionadas.

2. Comprimento do período e do modilhão
O período do guindaste de pórtico é um fatora importante que afeta a qualidade do guindaste própria. Na seleção, o período deve ser minimizado sob os locais de estar conformes as condições do uso do equipamento e de encontrar os padrões da série do período.

3. O princípio de determinar a distância entre o eixo dianteira e traseira
(a) pode cumprir as exigências da estabilidade do pórtico ao longo do sentido da trilha do guindaste;
(b) as dimensões totais dos bens devem poder passar lisamente através da armação de aço lisa das guigas;
(c) nota que a distância entre o eixo dianteira e traseira B é proporcional ao período S. Geralmente, a distância entre o eixo dianteira e traseira B= (1/4-1/6) S.

4. O tamanho do afastamento do guindaste de pórtico é determinado
Durante o trabalho, deve haver uma determinada quantia do espaço entre as dimensões externos do guindaste de pórtico e a passagem dos bens e dos veículos de transporte na jarda para facilitar carregar e descarregar operações. Ao carregar e ao descarregar dentro do período, o veículo de transporte geral deve manter uma distância de mais de 0.7m do pé da porta. Quando o propagador não está funcionando, não deve haver uma distância de mais de 0.5m do veículo de transporte, e quando os bens passarem através dos pés da porta, deve haver uma distância de mais de 0.5m.

Aplicação:

O guindaste de pórtico dobro da viga é usado principalmente no aço, o Forest Products, o intermodal, biomassa/pelota, armazém concreto, estação de trilho, a jarda e o estaleiro conservado em estoque, e as muitas outras indústrias.
