| Lugar de origem: | China |
| Marca: | SANTO |
| Certificação: | ISO, CE |
| Número do modelo: | MH, BMH, MHL, ODM |
| Quantidade de ordem mínima: | 1conjunto |
|---|---|
| Preço: | USD2000-10000/set |
| Detalhes da embalagem: | Peças elétricas e outras embaladas em caixa de madeira compensada de alta qualidade, vigas de aço em |
| Tempo de entrega: | 15-30 dias úteis |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 5000 conjuntos/ano |
| Doença: | Novo | garantia: | 12 meses |
|---|---|---|---|
| período: | 7,5-35m | Serviço pós-venda fornecido: | Engenheiros disponíveis para atender máquinas no exterior, instalação em campo, comissionamento e tr |
| Funcionalidade: | guindaste de pórtico | máx. levantamento de peso: | 6m~30m |
| Momento nominal de elevação: | Diferente | máx. levantamento de carga: | 1-20t, máximo até 32t |
| Nome do Produto: | Guindaste de pórtico à terra da viagem | Inscrição: | oficina, Armazém, plantas, fábrica, armazém e assim por diante |
| Realçar: | Guindaste de pórtico da viga da oficina único,único guindaste de pórtico de 10 toneladas da viga,Pórtico Crane Rail Mounted Type |
||
pórtico de 10 toneladas Crane Rail Mounted Type de Workshop Single Girder do modelo do MH
Descrição:
Informação básica do produto
Modelo: MH
Capacidade de levantamento: 1t-20t
Classe trabalhadora: ISO A3
Método de controle: Controle, controlo a distância e pendente do armário com controle do cabo
Temperatura ambiental: - 20-40℃ interno ou exterior
Método de controle: Controle, controlo a distância e pendente do armário com controle do cabo
Peças mecânicas principais: feixe principal, pés de apoio, feixe inferior com roda.
Peças elétricas: Motores de viagem longos, motores de levantamento, motores de viagem transversais, caixa de controle elétrica, interruptores de limite, limitador da sobrecarga.
Uso do produto:
O único guindaste de pórtico da viga é o trilho à terra montou o guindaste de pórtico e amplamente utilizado no interior aberto da jarda e do armazém para a carga material/o descarregamento
Vantagens do produto:
O guindaste de Single Girder Gantry do modelo do MH é equipado com os motores do tipo da parte superior de China, projeto tradicional, tecnologia madura, entrega rápida, manutenção fácil, estrutura simples, custo econômico faz-lhe o melhor vendedor entre todos os guindastes.
As peças detalham do único guindaste de pórtico da viga:
1. Mecanismo de levantamento
- Grua elétrica da única viga
- MDG L tipo: Grua montada lateral com caranguejo
2. vagão conduzido e feixe à terra da extremidade
- Roda flangeada forjada
- Feixe em forma de caixa soldado rígido
- disposição compacta
3. Grider principal e pés
- A viga principal e 4 pés são em forma de caixa soldado
- Material: aço carbono com o de alta qualidade de Q235B ou de Q355B
- A viga principal é conectada pelos parafusos da força.
- Junção da solda testada pelo raio de X ou pelo exame ultrassônico;
- Deflection≤1/800 projetado do período
4. controle
- Controle da cabine
- Controle do pendente
- Controle sem fio
5. peças elétricas
- Fonte de alimentação do condutor
- Todo o movimento do guindaste é independente e pode ser corrido simultaneamente.
- Grau IP55 da proteção
- Os componentes são posicionados em uma maneira amigável da manutenção, e a disposição inteira fornece com a boa proteção
- Os cabos do festão são suspendidos nas selas do cabo, fixadas para cabografar os troles, correndo em uma C-trilha galvanizada.
6. pintura
- proteção de corrosão com a remoção de oxidação pelo sopro disparado mecânico Sa2.5
- Primeira camada de cola Epoxy de revestimento 30 mícrons
- Segunda camada de cola Epoxy de revestimento 30 mícrons
- Terceira camada de revestimento do poliuretano 40 mícrons
- Espessura média: aproximadamente 100 mícrons
- Cor: Vermelho ou alaranjado conforme exigências
Especificação técnica:
| Capacidade | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Período | m | 7, 10, 16,20,24,30, 35, 40 conforme a exigência | ||||||
| Método da operação | Linha pendurado com o telecontrole de /Cabin/ do botão da imprensa | |||||||
| Velocidade | Levantamento | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Viagem da cruz | 20 | 20 | 20 | 20 | 20 | |||
| Por muito tempo viajando | Terra | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Levantamento | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Viagem da cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Por muito tempo viajando | Terra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grua elétrica | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de levantamento | m | 6,9,12,18,24,30 | ||||||
| Dever de trabalho | A3 | |||||||
| Fonte de alimentação | C.A. de 380V 50HZ 3phase (de acordo com sua procura) | |||||||
Características da segurança:
Dispositivo de proteção da sobrecarga do peso, amortecedor dos materiais do poliuretano do rolamento dos muitos tempos da qualidade superior, interruptor de limite de viagem do guindaste, função da proteção da tensão mais baixa, sistema da parada de emergência, sistema de proteção atual da sobrecarga e assim por diante!
Aplicação:
Especificações do guindaste de pórtico da viga da venda quente as únicas são aplicadas extensamente para fazer o carregamento e o descarregamento do trabalho em exterior. Tal
como estoques materiais área, planta do cimento, indústria do granito, indústria da construção civil, e planejamento da indústria e assim por diante.

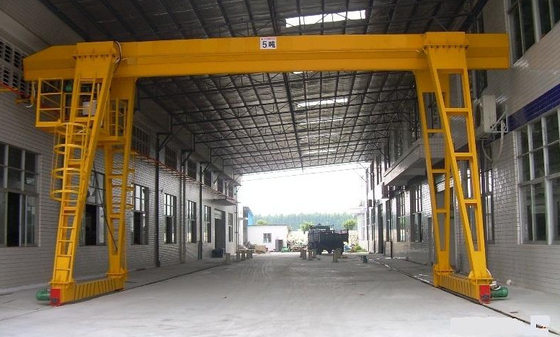

Crane Photos:
