Tipo pórtico de viagem Crane Single Girder Pendant Control do fardo da grua elétrica

Única linha tipo guindaste do pendente da viga ou do feixe do fardo do controle de pórtico de viagem da grua elétrica

Descrição:

O guindaste de pórtico é um ponte-tipo guindaste em que a ponte é apoiada na trilha à terra através das guigas em ambos os lados. Na estrutura, consiste no pórtico, no mecanismo de corrida do carro, no trole de levantamento e nas peças elétricas. Alguns guindastes de pórtico têm somente guigas em um lado, e o outro lado é apoiado na construção ou no cavalete da fábrica, que são chamados um guindaste do semi-pórtico. O quadro superior da ponte do guindaste de pórtico (incluindo o feixe principal e o feixe da extremidade), de guigas, de mais baixos feixes e de outras peças. A fim expandir a escala de trabalho do guindaste, a viga principal pode estender além das guigas a um ou ambo o lado para formar um modilhão. Um trole de levantamento com um patíbulo pode igualmente ser usado para expandir a escala de funcionamento do guindaste com o passo e a rotação do patíbulo.

Especificação técnica:

Como escolher:

1. Seleção do guindaste de pórtico
Cumpra com os regulamentos relevantes de GB/T14406-1993 e de GB5905-86 para guindastes de pórtico gerais.
Em circunstâncias normais, a capacidade de levantamento é menos do que 50t, o período é menos de 35m, e não há nenhuma exigência especial para o uso, o único tipo do feixe principal deve ser selecionado. Se a largura do pé do pórtico é exigida ser grande, a velocidade de trabalho é alta, ou as partes pesadas e longas são levantadas frequentemente, o guindaste de pórtico da dobro-viga devem ser selecionadas.

2. Comprimento do período e do modilhão
O período do guindaste de pórtico é um fatora importante que afeta a qualidade do guindaste própria. Na seleção, o período deve ser minimizado sob os locais de estar conformes as condições do uso do equipamento e de encontrar os padrões da série do período.

3. O princípio de determinar a distância entre o eixo dianteira e traseira
(a) pode cumprir as exigências da estabilidade do pórtico ao longo do sentido da trilha do guindaste;
(b) as dimensões totais dos bens devem poder passar lisamente através da armação de aço lisa das guigas;
(c) nota que a distância entre o eixo dianteira e traseira B é proporcional ao período S. Geralmente, a distância entre o eixo dianteira e traseira B= (1/4-1/6) S.

4. o tamanho do afastamento do guindaste de pórtico é determinado
Durante o trabalho, deve haver uma determinada quantia do espaço entre as dimensões externos do guindaste de pórtico e a passagem dos bens e dos veículos de transporte na jarda para facilitar carregar e descarregar operações. Ao carregar e ao descarregar dentro do período, o veículo de transporte geral deve manter uma distância de mais de 0.7m do pé da porta. Quando o propagador não está funcionando, não deve haver uma distância de mais de 0.5m do veículo de transporte, e quando os bens passarem através dos pés da porta, deve haver uma distância de mais de 0.5m.

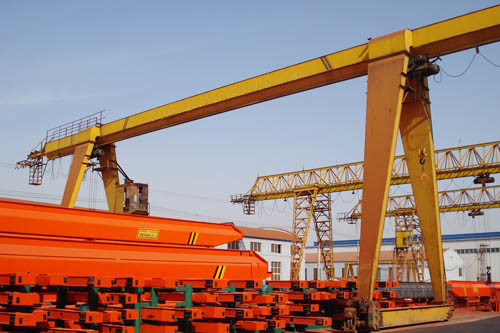

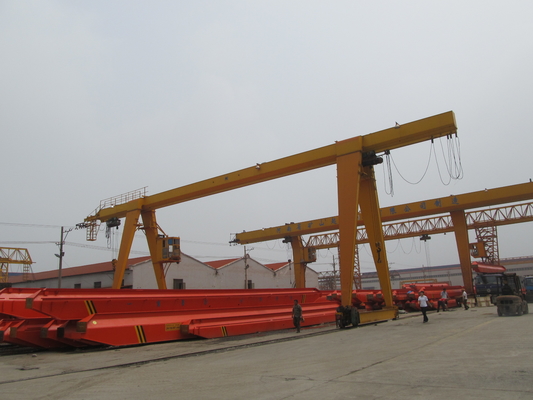

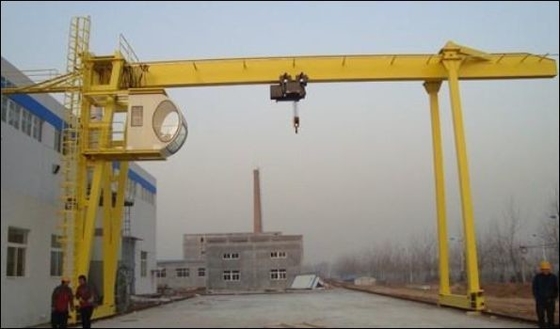

Crane Photos:
