Guindaste de pórtico 10 Ton For Cement Plant da viga de 7M-40M Span Truss Beam único

Tipo único guindaste de pórtico 10 Ton For Cement Plant do feixe do fardo da viga

Descrição:

O guindaste de pórtico é um ponte-tipo guindaste em que a ponte é apoiada na trilha à terra através das guigas em ambos os lados. Na estrutura, consiste no pórtico, no mecanismo de corrida do carro, no trole de levantamento e nas peças elétricas. Alguns guindastes de pórtico têm somente guigas em um lado, e o outro lado é apoiado na construção ou no cavalete da fábrica, que são chamados um guindaste do semi-pórtico. O quadro superior da ponte do guindaste de pórtico (incluindo o feixe principal e o feixe da extremidade), de guigas, de mais baixos feixes e de outras peças. A fim expandir a escala de trabalho do guindaste, a viga principal pode estender além das guigas a um ou ambo o lado para formar um modilhão. Um trole de levantamento com um patíbulo pode igualmente ser usado para expandir a escala de funcionamento do guindaste com o passo e a rotação do patíbulo.

Especificação técnica:

Como escolher:

1. Seleção do guindaste de pórtico
Cumpra com os regulamentos relevantes de GB/T14406-1993 e de GB5905-86 para guindastes de pórtico gerais.
Em circunstâncias normais, a capacidade de levantamento é menos do que 50t, o período é menos de 35m, e não há nenhuma exigência especial para o uso, o único tipo do feixe principal deve ser selecionado. Se a largura do pé do pórtico é exigida ser grande, a velocidade de trabalho é alta, ou as partes pesadas e longas são levantadas frequentemente, o guindaste de pórtico da dobro-viga devem ser selecionadas.

2. Comprimento do período e do modilhão
O período do guindaste de pórtico é um fatora importante que afeta a qualidade do guindaste própria. Na seleção, o período deve ser minimizado sob os locais de estar conformes as condições do uso do equipamento e de encontrar os padrões da série do período.

3. O princípio de determinar a distância entre o eixo dianteira e traseira
(a) pode cumprir as exigências da estabilidade do pórtico ao longo do sentido da trilha do guindaste;
(b) as dimensões totais dos bens devem poder passar lisamente através da armação de aço lisa das guigas;
(c) nota que a distância entre o eixo dianteira e traseira B é proporcional ao período S. Geralmente, a distância entre o eixo dianteira e traseira B= (1/4-1/6) S.

4. o tamanho do afastamento do guindaste de pórtico é determinado
Durante o trabalho, deve haver uma determinada quantia do espaço entre as dimensões externos do guindaste de pórtico e a passagem dos bens e dos veículos de transporte na jarda para facilitar carregar e descarregar operações. Ao carregar e ao descarregar dentro do período, o veículo de transporte geral deve manter uma distância de mais de 0.7m do pé da porta. Quando o propagador não está funcionando, não deve haver uma distância de mais de 0.5m do veículo de transporte, e quando os bens passarem através dos pés da porta, deve haver uma distância de mais de 0.5m.

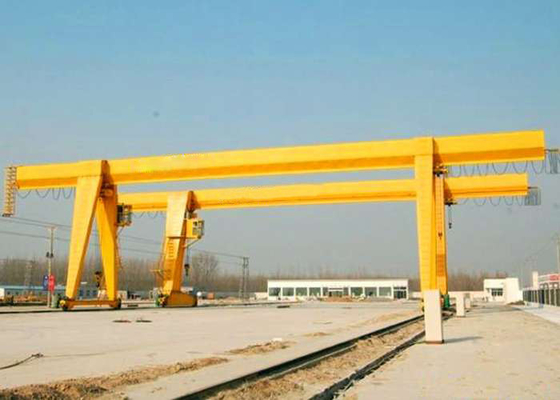

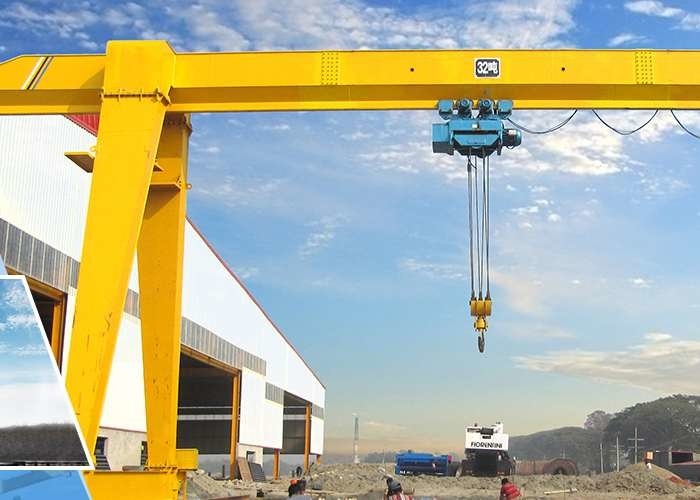

Crane Photos:
