Pórtico elétrico resistente Crane For Construction da grua 3T-32T do vento

Indústria de Crane With Hook For Construction do pórtico da viga da grua elétrica única

Descrição:

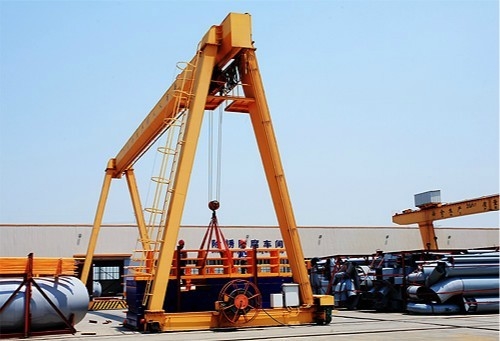

O único guindaste de pórtico da viga tem as características da estrutura simples, a instalação fácil, resistência de pouco peso, boa do vento. A viga principal é na maior parte estrutura em forma de caixa do trilho da polarização. O tipo portal guindaste da grua elétrica da grua e o CD, DM e assim por diante muitos tipos de usos necessários da grua elétrica do modelo, são um tipo o meio e o guindaste que tem o eixo a se mover, da grua da pequena escala é a capacidade de levantamento apropriada 3t~32t, é apropriado o período é 12~35 medidores, a temperatura das condições de trabalho - 20℃ a +40℃.

Características da segurança:

Dispositivo de proteção da sobrecarga do peso, amortecedor dos materiais do poliuretano do rolamento dos muitos tempos da qualidade superior, interruptor de limite de viagem do guindaste, função da proteção da tensão mais baixa, sistema da parada de emergência, sistema de proteção atual da sobrecarga e assim por diante!

Especificação técnica:

1. Mecanismo de levantamento
- Grua elétrica da única viga
- MDG L tipo: Grua montada lateral com caranguejo
2. vagão conduzido e feixe à terra da extremidade
- Roda flangeada forjada
- Feixe em forma de caixa soldado rígido
- disposição compacta

3. Grider principal e pés
- A viga principal e 4 pés são em forma de caixa soldado
- Material: aço carbono com o de alta qualidade de Q235B ou de Q355B
- A viga principal é conectada pelos parafusos da força.
- Junção da solda testada pelo raio de X ou pelo exame ultrassônico;
- Deflection≤1/800 projetado do período
4. controle
- Controle da cabine
- Controle do pendente
- Controle sem fio
5. peças elétricas
- Fonte de alimentação do condutor
- Todo o movimento do guindaste é independente e pode ser corrido simultaneamente.
- Grau IP55 da proteção
- Os componentes são posicionados em uma maneira amigável da manutenção, e a disposição inteira fornece com a boa proteção
- Os cabos do festão são suspendidos nas selas do cabo, fixadas para cabografar os troles, correndo em uma C-trilha galvanizada.
6. pintura
- proteção de corrosão com a remoção de oxidação pelo sopro disparado mecânico Sa2.5
- Primeira camada de cola Epoxy de revestimento 30 mícrons
- Segunda camada de cola Epoxy de revestimento 30 mícrons
- Terceira camada de revestimento do poliuretano 40 mícrons
- Espessura média: aproximadamente 100 mícrons
- Cor: Vermelho ou alaranjado conforme exigências

Como escolher:

1. Seleção do guindaste de pórtico
Cumpra com os regulamentos relevantes de GB/T14406-1993 e de GB5905-86 para guindastes de pórtico gerais.
Em circunstâncias normais, a capacidade de levantamento é menos do que 50t, o período é menos de 35m, e não há nenhuma exigência especial para o uso, o único tipo do feixe principal deve ser selecionado. Se a largura do pé do pórtico é exigida ser grande, a velocidade de trabalho é alta, ou as partes pesadas e longas são levantadas frequentemente, o guindaste de pórtico da dobro-viga devem ser selecionadas.

2. Comprimento do período e do modilhão
O período do guindaste de pórtico é um fatora importante que afeta a qualidade do guindaste própria. Na seleção, o período deve ser minimizado sob os locais de estar conformes as condições do uso do equipamento e de encontrar os padrões da série do período.

3. O princípio de determinar a distância entre o eixo dianteira e traseira
(a) pode cumprir as exigências da estabilidade do pórtico ao longo do sentido da trilha do guindaste;
(b) as dimensões totais dos bens devem poder passar lisamente através da armação de aço lisa das guigas;
(c) nota que a distância entre o eixo dianteira e traseira B é proporcional ao período S. Geralmente, a distância entre o eixo dianteira e traseira B= (1/4-1/6) S.

4. O tamanho do afastamento do guindaste de pórtico é determinado
Durante o trabalho, deve haver uma determinada quantia do espaço entre as dimensões externos do guindaste de pórtico e a passagem dos bens e dos veículos de transporte na jarda para facilitar carregar e descarregar operações. Ao carregar e ao descarregar dentro do período, o veículo de transporte geral deve manter uma distância de mais de 0.7m do pé da porta. Quando o propagador não está funcionando, não deve haver uma distância de mais de 0.5m do veículo de transporte, e quando os bens passarem através dos pés da porta, deve haver uma distância de mais de 0.5m.
