| Lugar de origem: | CHINA |
| Marca: | SANTO |
| Certificação: | ISO, CE |
| Número do modelo: | MH, BMH, MHL, MDG |
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | USD2000-10000/set |
| Detalhes da embalagem: | Peças elétricas e outras embaladas pela caixa de alta qualidade da madeira compensada, vigas de aço |
| Tempo de entrega: | 15-30 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 5000set/year |
| Circunstância: | Novo | Garantia: | 12 meses |
|---|---|---|---|
| Período: | 7.5-35m | Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, da instalaçã |
| Característica: | Guindaste de pórtico | Altura de levantamento máxima: | 6m~30m |
| Momento de levantamento Rated: | Diferente | Carga de levantamento máxima: | 1-20t, de elevação máxima a 32t |
| Nome do produto: | Guindaste de pórtico à terra da viagem | Aplicação: | oficina, armazém, plantas, fábrica, armazém e assim por diante |
| Método de controle: | Controlo a distância sem fio, controle à terra, controle do pendente | Capacidade de carregamento avaliado: | 1-20t |
| Cor: | Amarelo, vermelho, ou como requirments | Fonte de energia: | 3 fase 380V 50hz ou para ser personalizado |
| Fonte de alimentação: | 220V~480V 50/60Hz | Característica do guindaste: | Guindaste de ponte operado fácil da viga, único guindaste de despesas gerais da viga, guindaste do E |
| Tipo: | Guindaste de ponte da viga da grua único, único guindaste de despesas gerais da viga, guindaste aére | Mecanismo de levantamento: | Grua elétrica |
| Velocidade de levantamento: | 0~8m/min | Peças elétricas principais: | Chint, ou como requirments Siemens, Schneider |
| Realçar: | guindaste de pórtico portal da grua 20t elétrica,guindaste de pórtico do armazém com gancho,Armazena o guindaste de pórtico 1t aéreo |
||

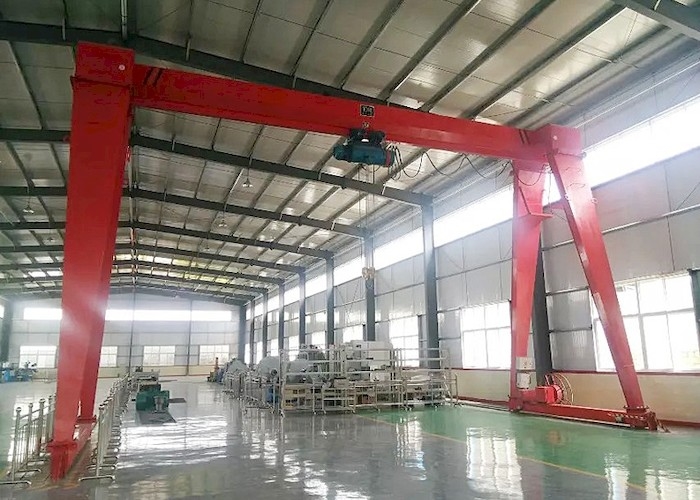

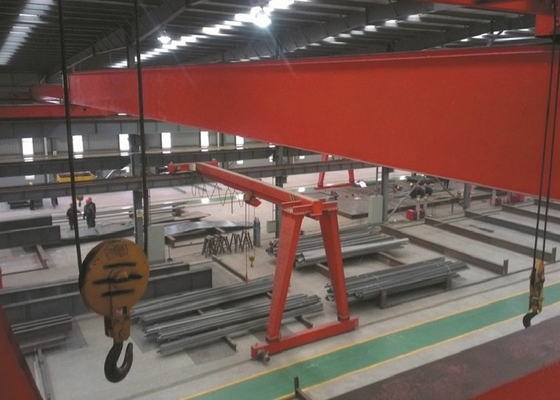

1 - pórtico Crane With Hook For Warehouse do feixe da grua 20t elétrica único
Descrição:
Um guindaste de pórtico é uma variação de um guindaste aéreo. É usado principalmente para a carga e o descarregamento de jardas da carga, de currais e de cargas de volume exteriores. Os guindastes de pórtico têm as características da utilização de local alta, da grande escala de funcionamento, da adaptação larga e da versatilidade forte, e são amplamente utilizados nas jardas portuárias da carga.
Sua estrutura do metal é como um quadro porta-dado forma, e dois pés são instalados sob o feixe principal de carregamento, que pode andar diretamente na trilha na terra, e as duas extremidades do feixe principal podem ter modilhões da guiga.
As peças detalham do único guindaste de pórtico da viga:
mecanismo 1.Lifting
- Grua elétrica da única viga
- MDG L tipo: Grua montada lateral com caranguejo
vagão 2.Driven e feixe à terra da extremidade
- Roda flangeada forjada
- Feixe em forma de caixa soldado rígido
- disposição compacta
3.Main Grider e pés
- A viga principal e 4 pés são em forma de caixa soldado
- Material: aço carbono com o de alta qualidade de Q235B ou de Q355B
- A viga principal é conectada pelos parafusos da força.
- Junção da solda testada pelo raio de X ou pelo exame ultrassônico;
- Deflection≤1/800 projetado do período
4.Control
- Controle da cabine
- Controle do pendente
- Controle sem fio
peças 5.Electrical
- Fonte de alimentação do condutor
- Todo o movimento do guindaste é independente e pode ser corrido simultaneamente.
- Grau IP55 da proteção
- Os componentes são posicionados em uma maneira amigável da manutenção, e a disposição inteira fornece com a boa proteção
- Os cabos do festão são suspendidos nas selas do cabo, fixadas para cabografar os troles, correndo em uma C-trilha galvanizada.
6.Painting
- proteção de corrosão com a remoção de oxidação pelo sopro disparado mecânico Sa2.5
- Primeira camada de cola Epoxy de revestimento 30 mícrons
- Segunda camada de cola Epoxy de revestimento 30 mícrons
- Em terceiro lugar camada de revestimento do poliuretano 40 mícrons
- Espessura média: aproximadamente 100 mícrons
- Cor: Vermelho ou alaranjado conforme exigências
Especificação técnica:
| Capacidade | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Período | m | 7, 10, 16,20,24,30, 35, 40 conforme a exigência | ||||||
| Método da operação | Linha do pendente com o telecontrole de /Cabin/ do botão da imprensa | |||||||
| Velocidade | Levantamento | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Viagem da cruz | 20 | 20 | 20 | 20 | 20 | |||
| Por muito tempo viajando | Terra | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Levantamento | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Viagem da cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Por muito tempo viajando | Terra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grua elétrica | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de levantamento | m | 6,9,12,18,24,30 | ||||||
| Dever de trabalho | A3 | |||||||
| Fonte de alimentação | C.A. de 380V 50HZ 3phase (de acordo com sua procura) | |||||||
Aplicação:
Especificações do guindaste de pórtico da viga da venda quente as únicas são aplicadas extensamente para fazer o carregamento e o descarregamento do trabalho em exterior. Tal
como estoques materiais área, planta do cimento, indústria do granito, indústria da construção civil, e planejamento da indústria e assim por diante.
Sobre nós:
Por mais de 35 anos, Santo Cranes tem entregado soluções seguras aos clientes em todo o mundo. Como um dos fabricantes principais do guindaste do mundo, nós oferecemos uma escala de produtos tecnologicamente-avançados, da melhor-em-classe e de soluções para todas suas necessidades industriais do fluxo material e do levantamento.
