| Lugar de origem: | CHINA |
| Marca: | SANTO |
| Certificação: | ISO, CE |
| Número do modelo: | MH, BMH, MHL, MDG |
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | USD2000-10000/set |
| Detalhes da embalagem: | Peças elétricas e outras embaladas pela caixa de alta qualidade da madeira compensada, vigas de aço |
| Tempo de entrega: | 15-30 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 5000set/year |
| CIRCUNSTÂNCIA: | Novo | Garantia: | 12 meses |
|---|---|---|---|
| Período: | 7.5-35m | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, da instalaçã |
| característica: | guindaste de pórtico | Máximo Lifting Altura: | 6m~30m |
| Momento de levantamento avaliado: | Diferente | Carga de levantamento do máximo: | 1-20t, de elevação máxima a 32t |
| Nome do produto: | Guindaste de pórtico à terra da viagem | APLICAÇÃO: | oficina, armazém, plantas, fábrica, armazém e assim por diante |
| Método de controle: | Controlo a distância sem fio, controle à terra, controle do pendente | Capacidade de carregamento avaliado: | 1-20t |
| Cor: | Amarelo, vermelho, ou como requirments | Fonte de energia: | 3 fase 380V 50hz ou para ser personalizado |
| fonte de alimentação: | 220V~480V 50/60Hz | Característica do guindaste: | Guindaste de ponte operado fácil da viga, único guindaste de despesas gerais da viga, guindaste do E |
| Tipo: | Guindaste de ponte da viga da grua único, único guindaste de despesas gerais da viga, guindaste aére | Mecanismo de levantamento: | Grua elétrica |
| Velocidade de levantamento: | 0~8m/min | Peças elétricas principais: | Chint, ou como requirments Siemens, Schneider |
| Realçar: | Guindaste de pórtico da viga do período 35m único,Guindaste de pórtico de 50 toneladas IP55,Guindaste portal do porto IP55 exterior |
||
Modelo personalizado 16 Ton Steel Launching Single Girder Goliath Gantry Crane do MH
Descrição:
O guindaste de pórtico é um ponte-tipo guindaste em que a ponte é apoiada na trilha à terra pelas guigas em ambos os lados. Estruturalmente, consiste em um pórtico, em um mecanismo de corrida do carro, em um trole de levantamento e nas peças elétricas. Alguns guindastes de pórtico têm somente guigas em um lado, e o outro lado é apoiado na oficina ou no cavalete, que são chamados um guindaste do semi-pórtico. O quadro superior da ponte do guindaste de pórtico (incluindo o feixe principal e o feixe da extremidade), as guigas, o feixe mais baixo e outras peças são compostos. A fim expandir a escala de trabalho do guindaste, o feixe principal pode estender além das guigas a um ou ambo o lado para formar um modilhão. Um trole de levantamento com um patíbulo pode igualmente ser usado para expandir a escala de funcionamento do guindaste com o passo e a rotação do patíbulo.
As peças detalham do único guindaste de pórtico da viga:
1. Mecanismo de levantamento
- Grua elétrica da única viga
- MDG L tipo: Grua montada lateral com caranguejo
2. vagão conduzido e feixe à terra da extremidade
- Roda flangeada forjada
- Feixe em forma de caixa soldado rígido
- disposição compacta
3. Grider principal e pés
- A viga principal e 4 pés são em forma de caixa soldado
- Material: aço carbono com o de alta qualidade de Q235B ou de Q355B
- A viga principal é conectada pelos parafusos da força.
- Junção da solda testada pelo raio de X ou pelo exame ultrassônico;
- Deflection≤1/800 projetado do período
4. controle
- Controle da cabine
- Controle do pendente
- Controle sem fio
5. peças elétricas
- Fonte de alimentação do condutor
- Todo o movimento do guindaste é independente e pode ser corrido simultaneamente.
- Grau IP55 da proteção
- Os componentes são posicionados em uma maneira amigável da manutenção, e a disposição inteira fornece com a boa proteção
- Os cabos do festão são suspendidos nas selas do cabo, fixadas para cabografar os troles, correndo em uma C-trilha galvanizada.
6. pintura
- proteção de corrosão com a remoção de oxidação pelo sopro disparado mecânico Sa2.5
- Primeira camada de cola Epoxy de revestimento 30 mícrons
- Segunda camada de cola Epoxy de revestimento 30 mícrons
- Terceira camada de revestimento do poliuretano 40 mícrons
- Espessura média: aproximadamente 100 mícrons
- Cor: Vermelho ou alaranjado conforme exigências
Especificação técnica:
| Capacidade | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Período | m | 7, 10, 16,20,24,30, 35, 40 conforme a exigência | ||||||
| Método da operação | Linha do pendente com o telecontrole de /Cabin/ do botão da imprensa | |||||||
| Velocidade | Levantamento | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Viagem da cruz | 20 | 20 | 20 | 20 | 20 | |||
| Por muito tempo viajando | Terra | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Levantamento | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Viagem da cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Por muito tempo viajando | Terra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grua elétrica | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de levantamento | m | 6,9,12,18,24,30 | ||||||
| Dever de trabalho | A3 | |||||||
| Fonte de alimentação | C.A. de 380V 50HZ 3phase (de acordo com sua procura) | |||||||
Características da segurança:
Dispositivo de proteção da sobrecarga do peso, amortecedor dos materiais do poliuretano do rolamento dos muitos tempos da qualidade superior, interruptor de limite de viagem do guindaste, função da proteção da tensão mais baixa, sistema da parada de emergência, sistema de proteção atual da sobrecarga e assim por diante!
Aplicação:
Especificações do guindaste de pórtico da viga da venda quente as únicas são aplicadas extensamente para fazer o carregamento e o descarregamento do trabalho em exterior. Tal
como estoques materiais área, planta do cimento, indústria do granito, indústria da construção civil, e planejamento da indústria e assim por diante.

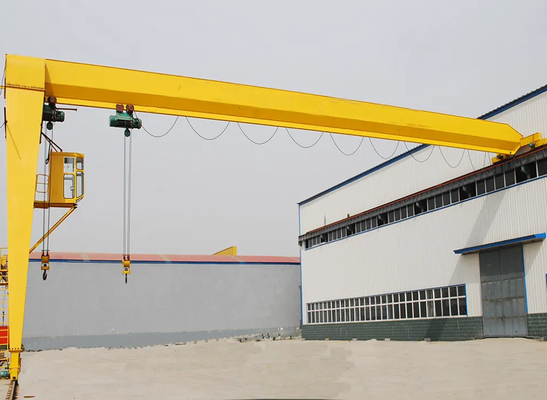

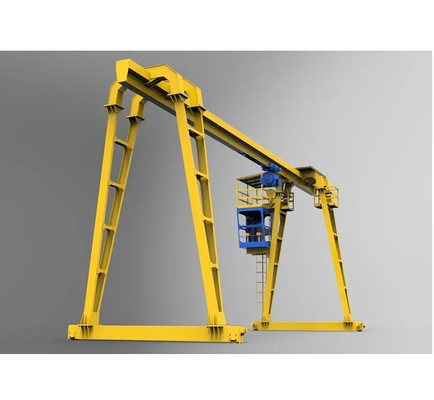

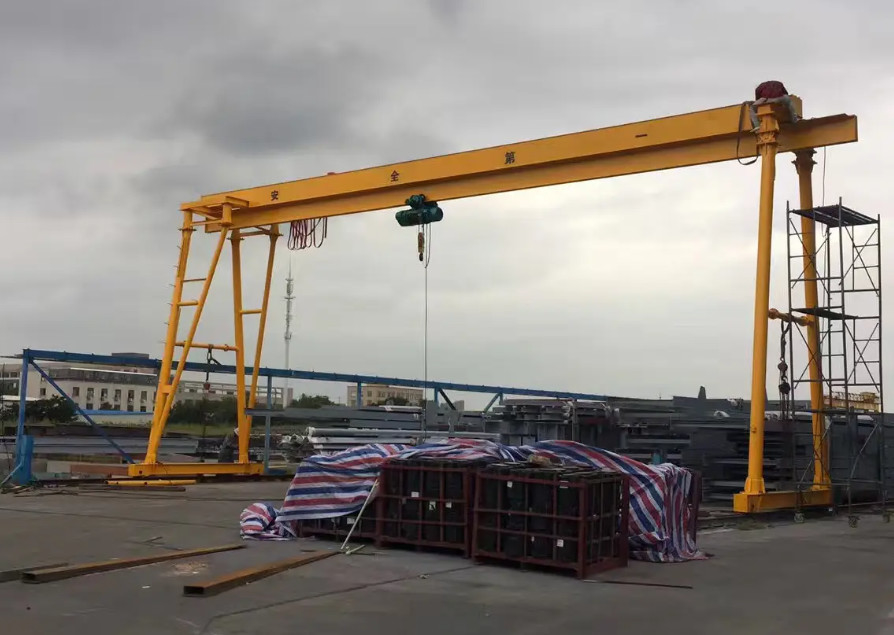

Crane Photos:
