Lugar de origem: | CHINA |
Marca: | SANTO |
Certificação: | ISO, CE |
Número do modelo: | QD, QDY, YZ, YZS, QL, QZ, QC |
Quantidade de ordem mínima: | 1set |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Peças elétricas e outras embaladas pela caixa de alta qualidade da madeira compensada, vigas de aço |
Tempo de entrega: | 35-45 dias de trabalho |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 6000set/year |
Nome: | guindaste de ponte dobro da viga | Tipo: | Guindaste aéreo da viga dobro resistente, guindaste do EOT |
---|---|---|---|
Período: | 7-35m | Característica: | Guindaste de ponte de viagem aéreo elétrico |
Altura de levantamento máxima: | 6m~30m | Carga de levantamento máxima: | 800t |
Capacidade de carregamento avaliado: | 1-800t | Velocidade de levantamento: | como a exigência |
Mecanismo de levantamento: | Trole aberto do guincho | Peças elétricas principais: | Chint, ou como requirments Siemens, Schneider |
Método de controle: | Controlo a distância sem fio, controle à terra, controle do pendente | Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, da instalaçã |
Aplicação: | oficina, armazém, plantas, fábrica, armazém e assim por diante | Cor: | Como Requirments |
Realçar: | Guindaste do período 15M Double Girder Overhead,guindaste aéreo da viga do dobro 5T,guindaste 5t aéreo para armazéns |

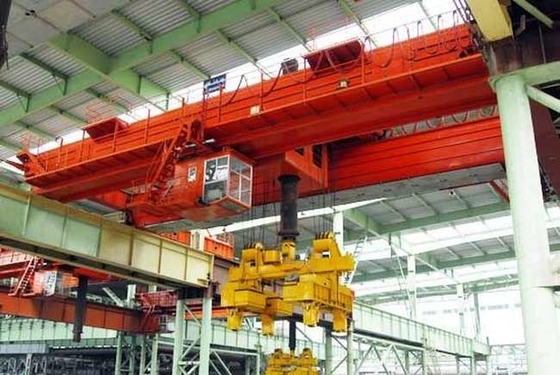

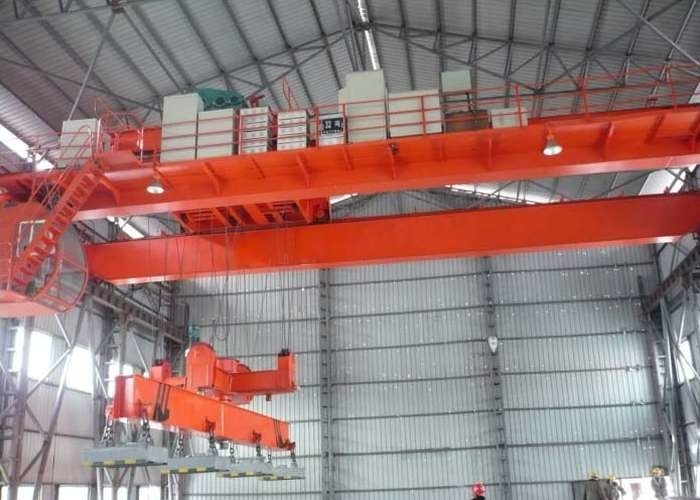

5 elétricos Ton Span 15M Double Girder Overhead Crane For Warehouses
Descrição do produto:
O guindaste de despesas gerais da dobro-viga é composto do trilho reto, feixe principal do guindaste, içando o trole, sistema de transmissão de energia e sistema de controlo elétrico, e é especialmente apropriado para o transporte material na escala plana com grande suspensão e grande capacidade de levantamento.
O guindaste de ponte da dobro-viga tem a capacidade de carregamento forte, o grande período, a boa estabilidade total e as muitas variedades, mas sua própria qualidade é maior do que aquela do guindaste de pórtico da único-viga com a mesma capacidade de levantamento, e o custo é igualmente mais alto. De acordo com a estrutura do feixe principal, pode ser dividido em dois formulários: feixe e fardo de caixa. Geralmente, uma estrutura em forma de caixa é usada.
Vantagem do projeto:
1. O guindaste de ponte da dobro-viga é o primeiro no projeto da viga do favo de mel, que tem as características da carga de pouco peso, pesada e da resistência do forte vento.
2. A conexão de pino de aço original é não somente firme e segura, mas igualmente tem uma estadia curto do conjunto.
3. As guigas das hastes de laço flexíveis podem ser desmontadas em uma única parte para a direção do local, que é conveniente para o transporte.
4. A capacidade instalada a menor pode resolver a dificuldade do consumo de eletricidade na construção no local.
Especificação:
QSWL GN avaliou a capacidade de levantamento |
t |
32/10 (nós podemos fornecer até de 550 toneladas) |
|||||||||
Método de Opertional |
m/min |
Controle do telecontrole ou do pendente/controle da cabine |
|||||||||
Velocidade |
Levantamento de Main.hook |
3 (0.3/3) |
|||||||||
Levantamento de Aux.hook |
7 (7/0.7) |
||||||||||
Viagem da cruz |
20 |
||||||||||
Por muito tempo viajando |
Controle do telecontrole ou do pendente |
20/30 |
|||||||||
Controle da cabine |
30/40 |
||||||||||
Motor |
Levantamento de Main.hook |
quilowatt |
ZDX62-6/18.5, (ZDS2.2/18.5) |
||||||||
Levantamento de Aux.hook |
ZD151-4/13 (ZDS1-1.5/13) |
||||||||||
Viagem da cruz |
ZDY123-4/2.2x2 |
||||||||||
Por muito tempo viajando |
Controle do telecontrole ou do pendente |
ZDY123-4/2.2x2 |
ZDY131-4/3x2 |
||||||||
Controle da cabine |
ZDR112L2-4/3.0x2 |
ZDR125-4/4.6x2 |
|||||||||
Grua elétrica |
|
WH164; CD1 (MD1) |
|||||||||
Altura de levantamento |
m |
9; 12; 16; 24 |
|||||||||
Classe do dever |
|
A3--A5 |
|||||||||
Fonte de energia |
|
A.A. 50Hz da 3-fase; 380V |
|||||||||
Trilha recomendada |
|
43KG/M |
|||||||||
Período |
m |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
|||
Presure de Max.wheel |
KN |
167 |
184 |
196 |
206 |
215 |
224 |
233 |
|||
Peso do guindaste |
Controle do telecontrole ou do pendente |
quilograma |
12530 |
14660 |
16360 |
18870 |
21650 |
24260 |
27060 |
||
Controle da cabine |
quilograma |
13430 |
15560 |
17260 |
19770 |
22550 |
25160 |
27960 |
|||
Dimensões básicas |
B |
milímetro |
5070--5960 |
5572--6222 |
|||||||
W |
milímetro |
3600~4500 |
|||||||||
Wc |
milímetro |
2200-2900 |
|||||||||
K |
milímetro |
1600~2500 |
|||||||||
H |
milímetro |
1900 |
|||||||||
H1 |
milímetro |
765 |
|||||||||
H2 |
milímetro |
170 |
270 |
370 |
470 |
570 |
670 |
770 |
|||
H3 |
milímetro |
2395 |
2495 |
2595 |
2695 |
2795 |
2895 |
2995 |
|||
H4 |
milímetro |
-700 |
|||||||||
b |
milímetro |
230 |
|||||||||
S1 |
milímetro |
1100 |
|||||||||
S2 |
milímetro |
1600 |
Aplicação:
1. o Ponte-tipo guindastes da dobro-viga é amplamente utilizado nas fábricas, nos armazéns, nos currais e nas outras ocasiões levantar bens. Proibe-se para usar-se em ambientes médios inflamáveis, explosivos e corrosivos. Há dois tipos de operação na terra e na sala de comando. Há dois tipos de sala de operação, de tipo aberto e de tipo fechado, que podem ser divididos em dois tipos da instalação esquerda ou direita de acordo com a situação real.
2. o Ponte-tipo guindastes da dobro-viga é amplamente utilizado nas oficinas, nos armazéns, nos currais, etc. Tem as vantagens do tamanho compacto, da baixa pressão de construção da altura livre, a de pouco peso e a pequena da roda.
Esboço & parâmetros:
A instalação:
Visita do cliente:
Inquérito livre:
A fim fazer uma oferta muito rápida e ganhar seu tempo da espera, é melhor encher a informação abaixo. Copie e envie-nos a informação junto com o inquérito.
|
{Pontas: De 5 toneladas, de 10 toneladas, de 16 toneladas, de 20 toneladas, de 30 toneladas, de 40 toneladas, de 50 toneladas até de 550 toneladas} |
||||||||||||||||||||||||
{Pontas: 6m ~40m} |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
{Pontas: 380V, 50Hz, C.A., fase 3 ou notam por favor} |
|||||||||||||||||||||||||
{Pontas: A5, A3, se você não sabe, enchem por favor seguem} |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
{Pontas: Controlo a distância, controle da cabine ou controle do pendente} |
|||||||||||||||||||||||||
{Pontas: Única velocidade, velocidade dobro, ou velocidade stepless} |
|||||||||||||||||||||||||
{Pontas: Única velocidade ou velocidade stepless} |
|||||||||||||||||||||||||
{Pontas: Se sim, note por favor o comprimento longo do curso} |
|||||||||||||||||||||||||
{Pontas: Se sim, note por favor o comprimento longo do curso} |
|||||||||||||||||||||||||
{Pontas: Nós citamos o preço de CIF precisamos o porto. O preço de CORRENTE DE RELÓGIO nota por favor a CORRENTE DE RELÓGIO} |
Se seu telhado da oficina é muito baixo, seu melhor enviar-nos um desenho, um esboço ou mostrar-nos dados e então nosso coordenador pode dar certo uma solução apropriada completa apenas para o vosso.
Olhando para a frente seus inquérito e esperança amáveis ajudar seu negócio forte no futuro próximo!
