| Lugar de origem: | CHINA |
| Marca: | SANTO |
| Certificação: | ISO, CE |
| Número do modelo: | MH, BMH, MHL, MDG |
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | USD2000-10000/set |
| Detalhes da embalagem: | Peças elétricas e outras embaladas pela caixa de alta qualidade da madeira compensada, vigas de aço |
| Tempo de entrega: | 15-30 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 5000set/year |
| Peças elétricas principais: | Chint, ou como requirments Siemens, Schneider | Método de controle: | Controlo a distância sem fio, controle à terra, controle do pendente |
|---|---|---|---|
| Período: | 7.5-35m | Característica: | Guindaste de pórtico |
| Altura de levantamento máxima: | 6m~30m | Momento de levantamento Rated: | Diferente |
| Carga de levantamento máxima: | 1-20t, de elevação máxima a 32t | Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, da instalaçã |
| Aplicação: | oficina, armazém, plantas, fábrica, armazém e assim por diante | Mecanismo de levantamento: | Grua elétrica |
| Destacar: | 10 exteriores Ton Gantry Crane,guindaste de pórtico de 10 toneladas do período de 35m,guindaste aéreo do período de 7.5m de 10 toneladas |
||
Transporte de materiais exterior de Crane With Hook For Indoor pórtico elétrico de controle remoto da viga da grua do único
Descrição:
Os guindastes de pórtico igualmente são sabidos como guindastes portais ou guindastes do colosso e operam-se no assoalho - trilhos montados um pouco do que um sistema de apoio da pista de decolagem como usados por guindastes de ponte.
Semi os guindastes de pórtico caracterizam um assoalho - trilho montado e um trilho estruturalmente montado. SANTO têm únicas soluções da viga para guindastes de pórtico de SWL de 1 toneladas até soluções de 32 toneladas e dobro da viga até SWL de 500 toneladas.
SANTO igualmente fabricam uma escala dos guindastes de pórtico projetados específicos às aplicações de cliente.
Este guindaste é combinado normalmente com a grua elétrica da única viga como o mecanismo de levantamento, controle fácil, baixo custo.
Aplicado fora para fazer a carga comum e o descarregamento com gruas fortes.
Especificação técnica:
| Capacidade | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Período | m | 7, 10, 16,20,24,30, 35, 40 conforme a exigência | ||||||
| Método da operação | Linha do pendente com o telecontrole de /Cabin/ do botão da imprensa | |||||||
| Velocidade | Levantamento | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Viagem da cruz | 20 | 20 | 20 | 20 | 20 | |||
| Por muito tempo viajando | Terra | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Levantamento | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Viagem da cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Por muito tempo viajando | Terra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grua elétrica | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de levantamento | m | 6,9,12,18,24,30 | ||||||
| Dever de trabalho | A3 | |||||||
| Fonte de alimentação | C.A. de 380V 50HZ 3phase (de acordo com sua procura) | |||||||
As peças detalham do único guindaste de pórtico da viga:
1. Mecanismo de levantamento
- Grua elétrica da única viga
- MDG L tipo: Grua montada lateral com caranguejo
2. vagão conduzido e feixe à terra da extremidade
- Roda flangeada forjada
- Feixe em forma de caixa soldado rígido
- disposição compacta
3. Grider principal e pés
- A viga principal e 4 pés são em forma de caixa soldado
- Material: aço carbono com o de alta qualidade de Q235B ou de Q355B
- A viga principal é conectada pelos parafusos da força.
- Junção da solda testada pelo raio de X ou pelo exame ultrassônico;
- Deflection≤1/800 projetado do período
4. controle
- Controle da cabine
- Controle do pendente
- Controle sem fio
5. peças elétricas
- Fonte de alimentação do condutor
- Todo o movimento do guindaste é independente e pode ser corrido simultaneamente.
- Grau IP55 da proteção
- Os componentes são posicionados em uma maneira amigável da manutenção, e a disposição inteira fornece com a boa proteção
- Os cabos do festão são suspendidos nas selas do cabo, fixadas para cabografar os troles, correndo em uma C-trilha galvanizada.
6. pintura
- proteção de corrosão com a remoção de oxidação pelo sopro disparado mecânico Sa2.5
- Primeira camada de cola Epoxy de revestimento 30 mícrons
- Segunda camada de cola Epoxy de revestimento 30 mícrons
- Terceira camada de revestimento do poliuretano 40 mícrons
- Espessura média: aproximadamente 100 mícrons
- Cor: Vermelho ou alaranjado conforme exigências
Características da segurança:
Dispositivo de proteção da sobrecarga do peso, amortecedor dos materiais do poliuretano do rolamento dos muitos tempos da qualidade superior, interruptor de limite de viagem do guindaste, função da proteção da tensão mais baixa, sistema da parada de emergência, sistema de proteção atual da sobrecarga e assim por diante!
Aplicação:
Especificações do guindaste de pórtico da viga da venda quente as únicas são aplicadas extensamente para fazer o carregamento e o descarregamento do trabalho em exterior. Tal
como estoques materiais área, planta do cimento, indústria do granito, indústria da construção civil, e planejamento da indústria e assim por diante.
Sobre nós:
Nós oferecemos uma escala completa das peças sobresselentes/componentes /kits para os guindastes e a maquinaria de levantamento que são costurados para encontrar necessidades específicas do cliente.
Nossos pacotes do jogo do guindaste fornecem o de alta qualidade e a operação segura para nossos clientes espera de Santo Cranes quando todas as peças sobresselentes/componentes /kits puderem ser costurados aos específicos de sua único-viga, de dobro-viga, ou de guindastes da suspensão.
Nós podemos fornecer:
- Transportes da extremidade, caminhões da extremidade e unidades do curso
- Gruas: grua de corda, grua de corrente
- Fonte de alimentação: barra do condutor, trilhos da conduta, sistema do festão
- Sistema de controlo: controle de rádio do controlo a distância e do pendente, controle da came, controle do manche
- Bloco de gancho, gancho
- A roda do guindaste, roda monta
- Cilindro de corda
- Ferramentas de levantamento abaixo do gancho: cubeta da garra, ímã de levantamento
- polia, bloco de polia
Para obter mais informações sobre de nossos jogos do guindaste, você pode contactar-nos no fundo desta página.

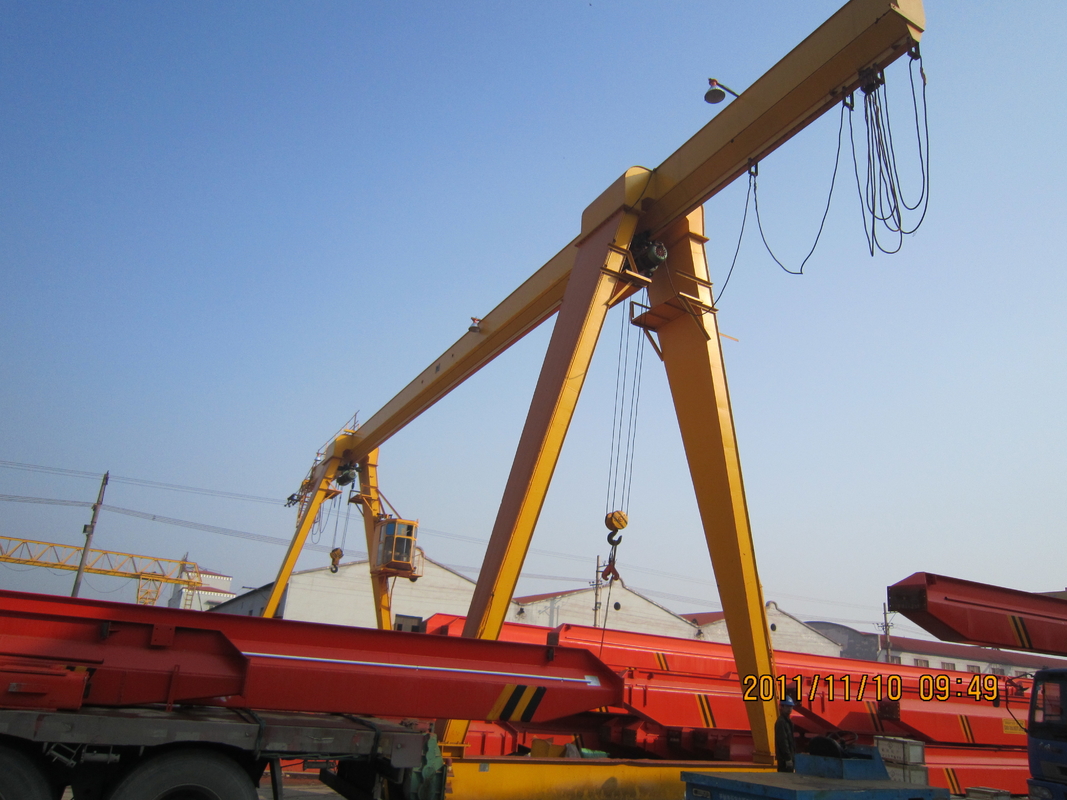

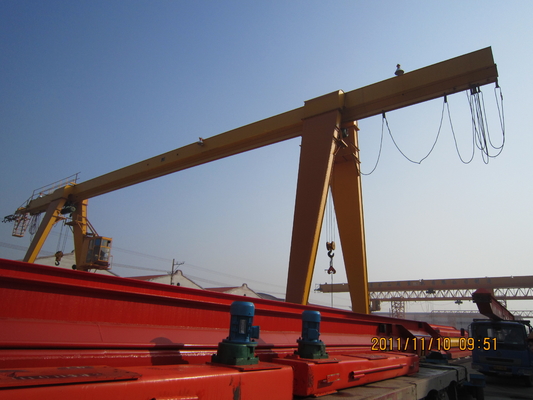

Crane Photos:
